商品の詳細:
お支払配送条件:
|
ハイライト: | 連続 PU サンドイッチ パネル生産ライン,機械を作るサンドイッチ パネル |
---|

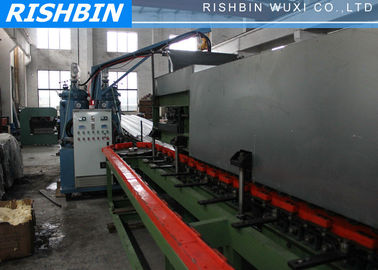

プレハブの家はえが付いている泡によって絶縁されたEPSサンドイッチ パネル機械は切断を見ました
記述:
機械の構成
1. Decoiler
2.上部および下の形成機械
3.テーブルを予備加熱すること
4.反作用の注入機械
5.Side化学シーリング取付け

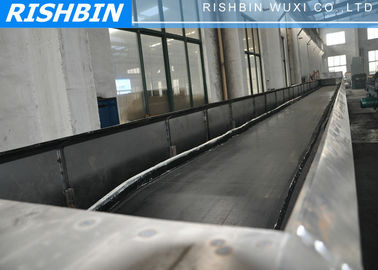

6.二重ベルトのラミネータ
7.熱気サーキュレータ
8.非–カッターを停止して下さい
9.動かされたテーブル
速い細部:
ラインは一種の色鋼鉄味方されたサンドイッチ パネルをとの作り出すために使用される特殊な設備です
反燃焼ポリウレタンの中間の層。
作り出されたサンドイッチ パネルの厚さは30から150のmmまで、700そして1000のmmと長さ間の幅要求あり次第及びます。 生産ラインは主に鋼鉄の壁および屋根のパネルを作るために加えられます
また取り替えていたら他のいろいろな絶縁材のパネルを作ることができる建物を構成しま、シートに直面します。 その
操作の主義は次の通りあります: 堅い多泡の原料は、ある特定の混合比率に従って、あります
のそしてそれから紡糸ポンプの単位注入機械を通って揺り動かすために混合頭部に渡される
サンドイッチ パネルの最下の表面仕上げシートに均一に注入されて。 注入の後、最下の表面仕上げ
シートはパネルの上の表面仕上げシートとともに二重ベルトのコンベヤーの方に動きます。
2つのコンベヤー間で、注入された原料は形に泡立ち、堅くなります。 ラインの端に、形作られたサンドイッチ パネルは自動追跡のカッターで前もって調整された長さに切られます。
指定:
コイル材料 |
厚さ |
0.3-0.8mm |
コイルの幅 |
顧客によって要求します決まって下さい |
|
降伏強さ |
250-550Mpa |
|
材料 |
色の鋼鉄、電流を通された鋼鉄 |
|
Decoiler/Uncoiler |
コイルの幅 |
最高。 1250mm |
I.D |
510-610mm |
|
O.D |
最高。 1300mm |
|
機能 |
最高。 8Tons |
|
Decoilerのタイプ |
手動/油圧/自動 |
|
供給及び指導 |
ピンチ供給 |
1単位(2つのローラー) |
指導 |
2つのローラー |
|
切断装置 |
切断の動き |
切断は切断の追跡を採用します |
そして打抜き機の缶の鋸(かはえの鋸) 横向に1500mmの打抜き機を動かして下さい 縦方向のそして横向に移動 スライドの方法 |
||
打抜き機は1側の刃バンドを採用します 切断の後の鋸の方法、切断および回転。 切断は回転できま見ま2でそう切れます 方向は実現可能です |
||
長さの測定 |
エンコーダーによって |
|
切断の許容 |
+/-1.5mm (3mごとに) |
|
PUサンドイッチ パネル |
厚さ |
25-100mm |
標準的なサンドイッチ パネルのサイズ |
max1100mm X 4000mm (幅Xの長さ) |
|
生産の線形速度 |
2-5 m/min |
|
時のの交換 1分あたり注入の頭部 |
<60> |
|
制御システム |
生産のタイプ: 全く連続的な生産 PLCの制御を使って |
|
機械を形作るロール |
場所の形成 |
18-24stepsについて |
ローラー材料 |
45#鋼鉄、熱処理 |
|
シャフトの直径 |
75mm |
|
シャフト材料 |
高い等級45#の鋼鉄 |
|
ドライブの種類 |
鎖によって |
|
速度の形成 |
0-15m/min |
|
主力 |
7.5kw |
|
電気制御 |
PLC |
松下電器産業のブランドか顧客用 |
インバーター |
YASKAWAのブランドか顧客用 |
|
タッチ画面 |
MCGSのブランドか顧客用 |
|
操作のタイプ |
タッチ画面及びボタン |
|
ふれのテーブル |
テーブルのタイプ |
簡単な非力のタイプ |
機能 |
終了するパネルを支えるため |
|
総重量 |
|
APRRO 20TONS |
適用:
これらのサンドイッチ パネルは産業目的、これらのために大抵で非常に軽量しかし耐えることができます使用されます
非常に重負荷。 それはまた建物の中の熱を減らします。
切口に長の供給で利用できる異なった色の広い範囲によって準備ができに取付ければ、
この現代建物プロダクトは非常に経済的でのよい分け前を、天候独立した取り、絶食します、
モジュラー構築プロセス。
ポリウレタン中心の非常に高い熱絶縁材の価値の側で、パネルは作成します
従って「合成の」機能およびサポート非常によい静的に価値の高く全面的な剛さ。
利点
• ライト級選手: 10~ 14 kg/m2andはそれ故に鋼鉄フレームワークを減らし、システムは経済的になることができます。
• 熱伝導性の平均係数のよい断熱材は、0.018です| 0.020 W/mk。
• カスタマイズされた長さで利用できる。 そして広範囲色で。
• 風邪および熱抵抗: -110º Cからの120º C.への完全な温度の抵抗の変形。
• 冷暖房があり、冷却され、そして熱された建物の大きいエネルギー セイバーそしてそれ故に不可欠なもの。
• 生命中の事実上ゼロ維持。
• 取付けは便利、適用範囲が広いです; 大規模な持ち上がる装置を要求しないこと、こうして建築費を下げること。
• 高輝度および大きい剛性率は重量軸受け構造と支持および保護構造のための適合性を保障します。
• 非水吸収剤。
• 環境に優しい。 そしてあらゆる造られた環境のためのライフサイクル・コストを低下させて下さい。
